Собранная кольцевая перегородка с решетками-соплами – диафрагма для паровых турбин. Она оборудована каналами, в которых тепловая энергия пара преобразуется в струйный кинетический поток. ООО УСМ реализует данную продукцию с собственных складов или изготавливает на заказ по предварительному согласованию проекта. Услуги оказываем по всей стране, постоянно работает служба клиентской поддержки.
Особенности конструкции и монтажа
Независимо от конфигурации паровых или газовых турбин, диафрагма состоит из верхней (в крышке) и нижней (на донной части корпуса) половины. Разъемная конструкция упрощает сборку и разборку рассматриваемых деталей.
Диафрагма монтируется в охватывающем отсеке с возможностью свободного расширения с одной стороны и с сопоставлением по осям – с другой. Для этого нижняя половина в корпусе или обойме подвешена свободно на лапках таким образом, чтобы во время работы ее горизонталь совмещалась с разъемной плоскостью корпусной части. Шпонка, размещенная продольно между диафрагмой и обоймой паровых турбин фиксирует плоскость тела по вертикали, обеспечивая центровку.
Основная нагрузка связана с перепадом давлений, из-за чего элемент гнется, что чревато задеванием по оси. Все диафрагмы паровых турбин испытываются на прогиб, расчетный показатель которого превышает эксплуатационное воздействие в 1,5 раза. В начальных ступенях ЦВД (в условиях повышенной температуры) возникает синдром ползучести, при котором диафрагма остаточно прогибается по ходу пара.
Виды диафрагм для турбин
В современных поворотных и прямых турбинах устанавливают диафрагмы двух типов. Литые элементы монтируют в ЦНД, где температура относительно мала, а в качестве материала допустимо применение чугуна. Подобные детали с длинными лопатками имеют косой разъем, исключающий разрезку лопастей.
Особенности литых диафрагм:
- обеспечение точной центровки при помощи вертикальной шпонки, смонтированной на ободе;
- нижняя часть диафрагмы подвешена в обойме на лапках, прикрепленных винтами;
- вертикальная плоскость в корпусе корректируется продольной шпонкой;
- во время подъема обоймы шайбы-стопоры подхватывают диафрагму за лапки;
- для контроля осевой позиции в гребне по окружности устанавливаются штифты, дающие зазор 0,1-0,2 мм (для осевого расширения).
В оборудовании, работающем под повышенным давлением и температурами, используются только сварные диафрагмы. Из-за небольшой высоты лопаток литье не обеспечивает нужную точность изготовления, при этом применимый материал – высокопрочная сталь.
Для изготовления сварной диафрагмы требуется отдельная фрезеровка сопловых лопаток, штамповка ленточных бандажей с отверстиями по профилю под нужный шаг и угол монтажа. Фиксация деталей между собой осуществляется сваркой, после чего приваривают корпус и обод.
В нашей компании «Уралсибмастер» можно заказать диафрагмы для паровых турбин в любом объеме с доставкой по России. Имеем все необходимое оборудование и квалифицированный персонал для изготовления деталей. Действующие цены и фото запчастей – в информативном каталоге.
Оборудование

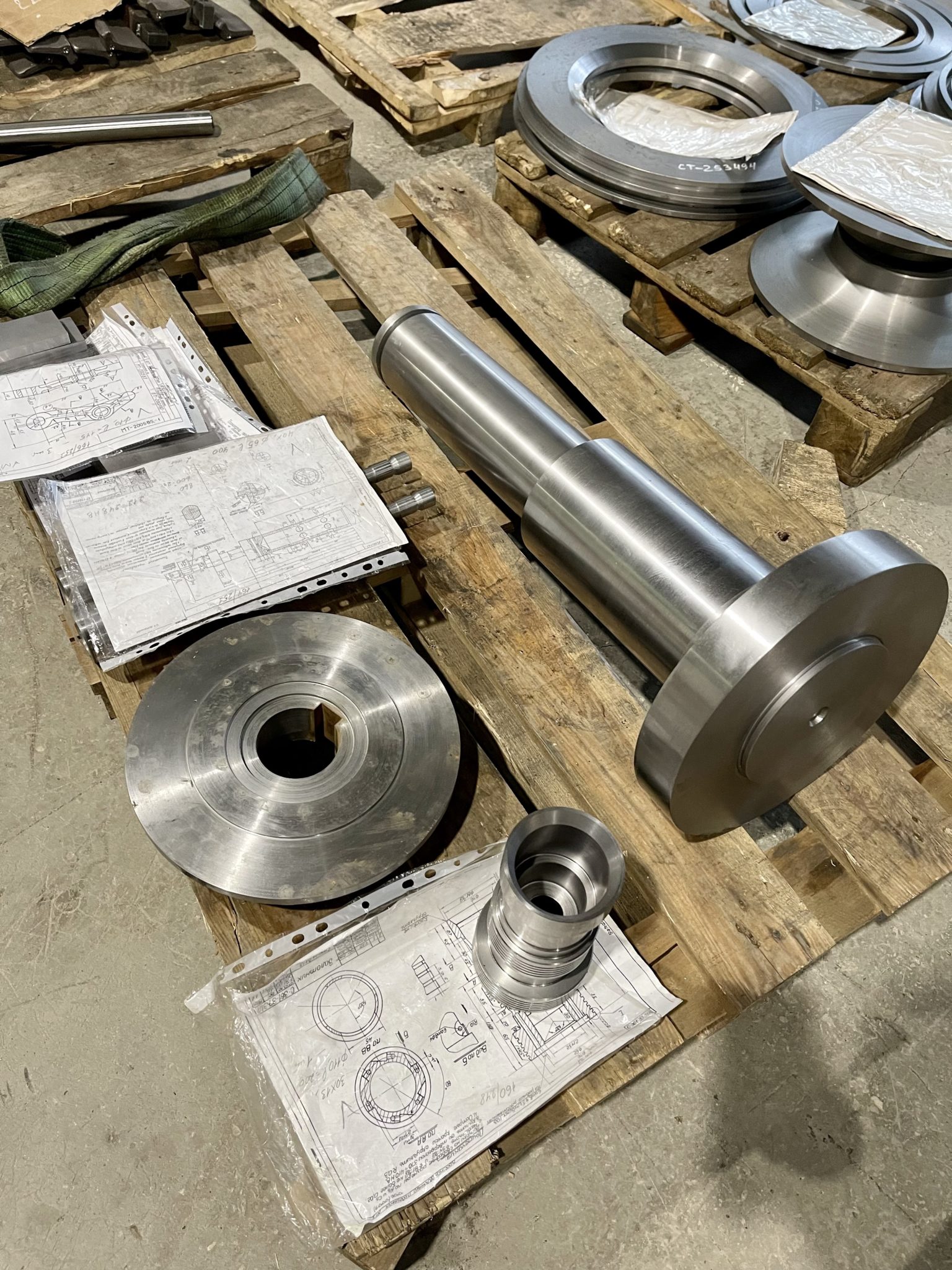

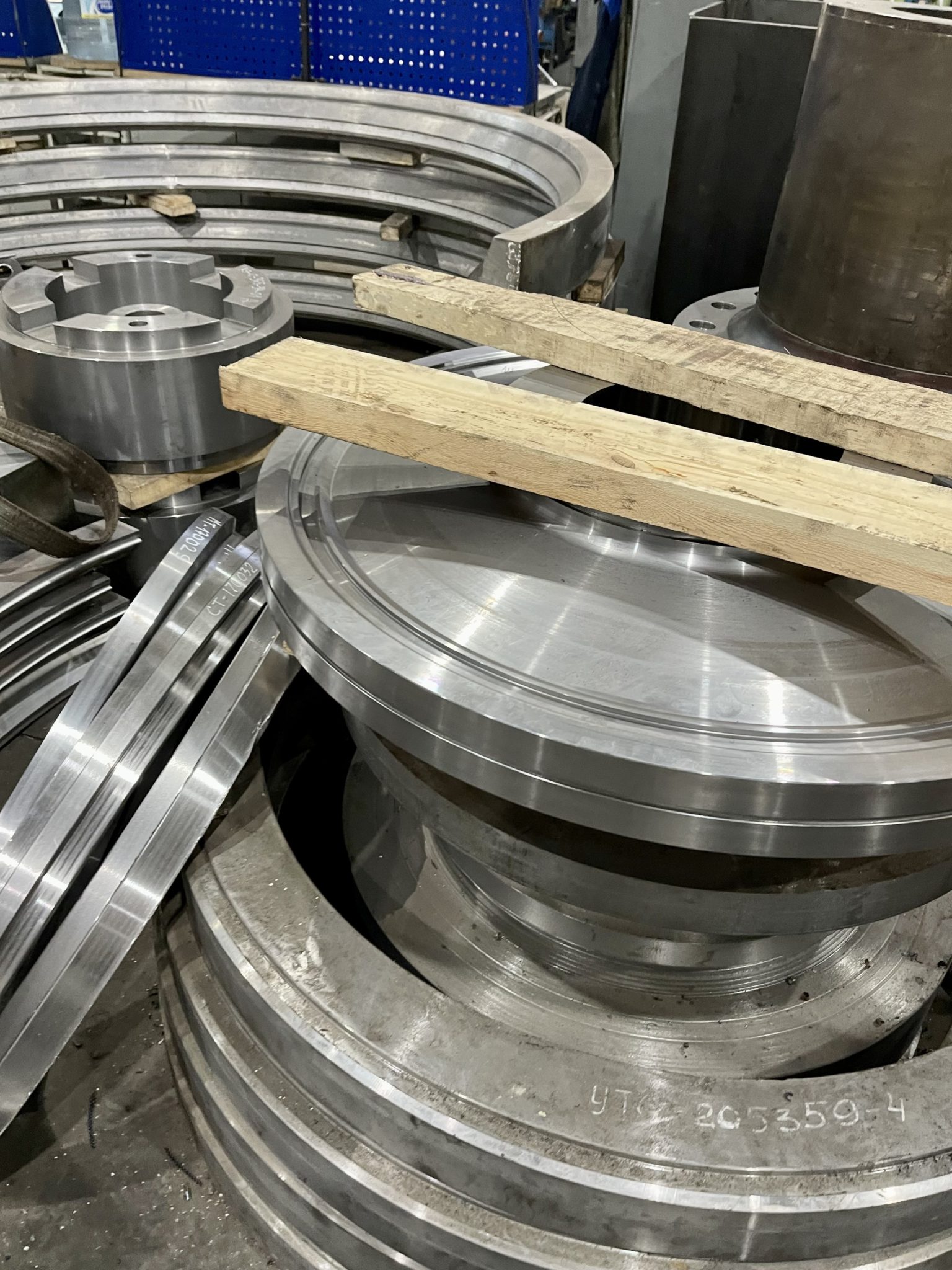

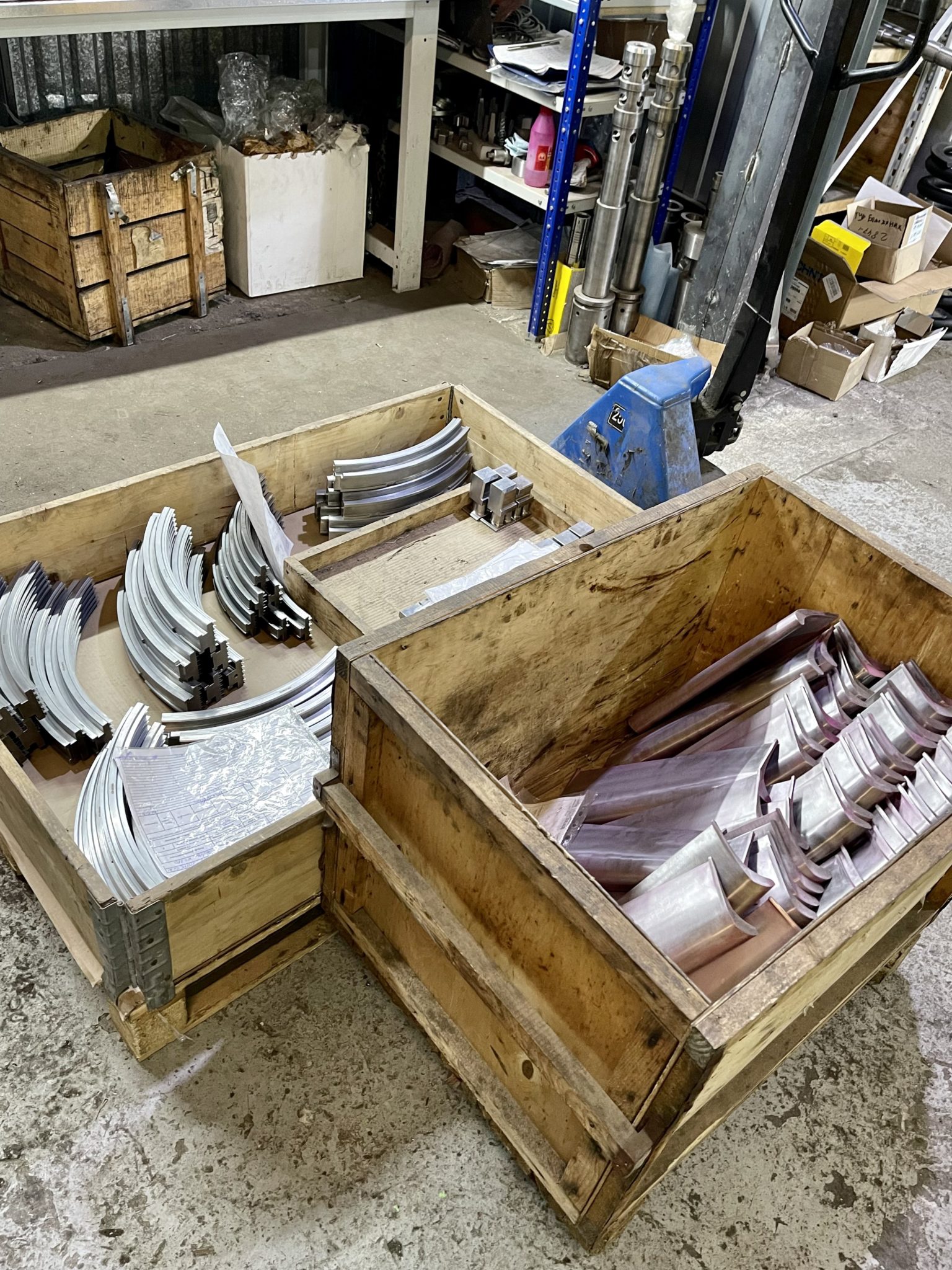

Примеры работ
